取り付け方のご紹介

旧【直管タイプ】ブロアーの取り付け方説明

浄化槽用品一覧

ストレートなタイプの直管タイプの古いブロアーから新しいブロアーへの
取り付け方をご説明致します。(※旧取り付け方になります。)

旧タイプでは一部腐食する可能性がありますので、
より、長く問題なくご使用頂く為、新しい取り付け方をご用意しました。

→ 腐食の少ないワンランク上の【新ブロアーの取り付け方】はこちら

ブロアー取り付け方(直管)

手順に従っていけば、誰でも簡単に取り付け可能です。

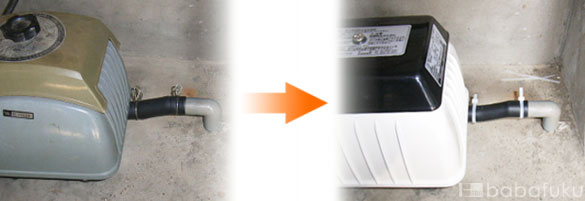

浄化槽ブロアー取り付け方 【直管タイプ】



ブロアー取り付け方(直管)

まず古いブロアーの取り外しからご説明致します。
必ずブロアーの電源を抜けていから作業をして下さい。

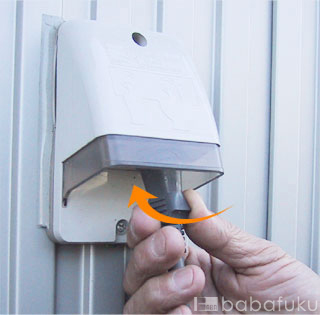

電源を抜く際は矢印の向きに回してから抜きます。

ブロアー取り付け方(直管)

これから取り替える古いブロアです。
水害などで水に浸かったブロアは必ず取り替えてください。
それ以外にも雑音や送風量の低下等がお取替えの一つの目安となります。

ブロアー取り付け方(直管)

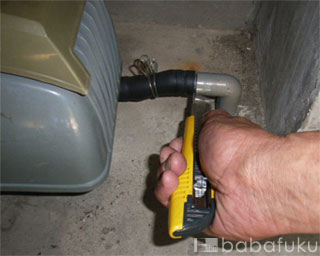

次にカッターで古いブロアのゴム管部分に切れ込みを入れます。
このとき、ゴム管の下のプラスチック部分をキヅつけないよう注意して下さい。

ブロアー取り付け方(直管)

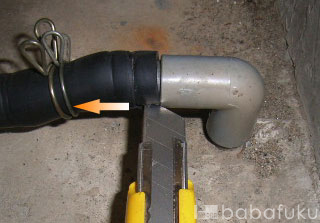

拡大図です。
矢印の方向に切り込みを入れます。

ブロアー取り付け方(直管)

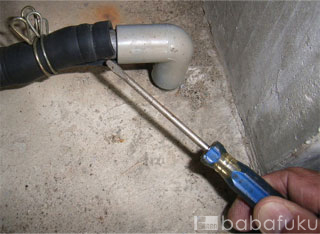

ある程度切れたらマイナスドライバーで丁寧にはずしていきます。
指でもできますが、下のプラスチック部分がキズつかないよう注意して下さい。

ブロアー取り付け方(直管)

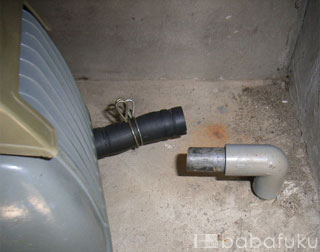

ゴム管が外れました。
古いブロアーは指定の方法で破棄してください。

ブロアー取り付け方(直管)

ここで新しいブロアー一式を取り出します。(写真は安永製のブロアーです。)

ブロアー取り付け方(直管)

※取り付け部品を付属させて頂いておりますが、 ブロアーを取り付けるための部品は一律ではありませんのでご注意下さい。

→プロが選ぶ取り付け部品について

ブロアー取り付け方(直管)

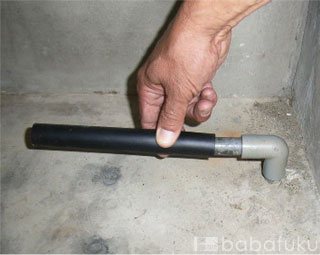

部品を確認したら、黒い筒の新しいゴム管を先ほど取り外した、部分に新しく取り付けます。(取り付ける際プラスチック部分の管がキズ付かないよう十分注意して下さい。)

ブロアー取り付け方(直管)

最後までしっかりはめて下さい。(この際もプラスチック部分の管がキズ付かないよう十分注意して下さい。)

ブロアー取り付け方(直管)

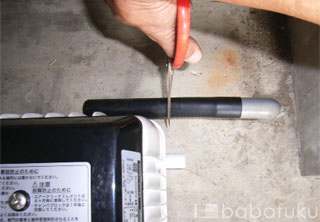

ゴム管を取り付けたら、丁度いい長さになるよう切ります。
その際、新しいブロアーを隣において、ゴム管の長さを自分の切りたい長さに調節すると便利です。

ブロアー取り付け方(直管)

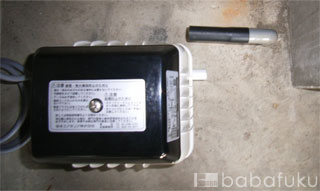

横から見た図です。

ブロアー取り付け方(直管)

ゴム管は任意の長さで問題ありません。

ブロアー取り付け方(直管)

ブロアーを丁寧にゴム管に差し込んでください。

ブロアー取り付け方(直管)

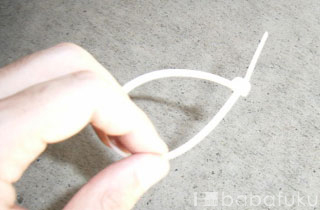

ここで先ほど出てきた、プラスチックバンドを用意します。

ブロアー取り付け方(直管)

図のようにまず、根元の部分をとめます。(必ずゴム管と下のプラスチック製の管の部分が重なりあっている部分をとめて下さい。)

ブロアー取り付け方(直管)

図のように巻いて止めてきます。

ブロアー取り付け方(直管)

次に浄化槽部分のゴム管も同様に固定します。(ここでも必ずゴム管と下の管の部分が重なりあっている部分をとめて下さい。)

ブロアー取り付け方(直管)

そしてハサミでカットすれば出来上がりです。

ブロアー取り付け方(直管)

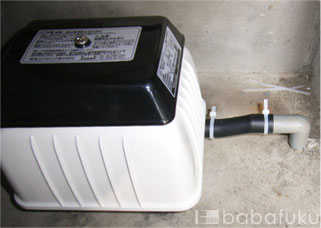

最後に電源を入れて取り外したときとは逆の向きまわしてロックをかけます。

電源に差し込んで正常に機能しているか、特に取り付けた場所から空気漏れなどがないか確認してください。

ブロアー取り付け方(直管)

当サイトでご購入頂いた場合は各ブロアーにマッチした部品を付けさせて頂いております。

→ 腐食の少ないワンランク上の
【新ブロアーの取り付け方】はこちら


→プロが選ぶ取り付け部品について
